BROCHE 1 : Entrée 2 pour CLIPS PACK------- VERT
BROCHE 2 : SORTIE 1NMEA ------------------ JAUNE
BROCHE 3 : Alimentation externe 0 Volt-------- BLEU
BROCHE 4 : Alimentation CLIPS PACK-------- //
BROCHE 5 : Alimentation externe (+)------------ ROUGE
BROCHE 6 : ENTREE 1 DGPS / PC ------------- ORANGE
BROCHE 7 : Sortie 2 pour CLIPS PACK------- MARRON
Numéro-
1-------
2-------
3-------
4-------
5-------
6-------
7-------
8-------
9-------
---------
Nom-------------------------
CD - Carrier Detect---------
RXD - Receive Data---------
TXD - Transmit Data-------
DTR - Data Terminal Ready
GND - Signal Ground-------
DSR - Data Set Ready------
RTS - Request To Send-----
CTS - Clear To Send--------
RI - Ring Indicator---------
Shield------------------------
Désignation-----------------
Détection de porteuse
Réception de données
Transmission de données
Terminal prêt
Masse logique
Données prêtes
Demande d'émission
Prêt à émettre
Indicateur de sonnerie
Blindage

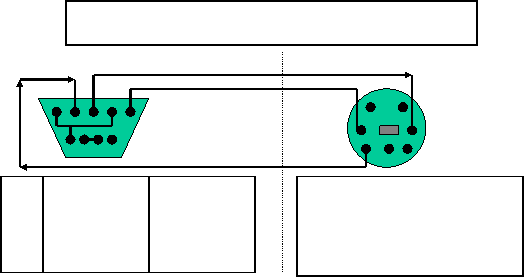

CABLAGE MLR SP12X
CONNEXION AVEC LE PC PAR PORT SERIE DB9
PRISE DB9
PRISE GPS MLR SP12X
             4                   5
3                                6
               2                    1                 7
1          2           3         4           5
6       7            8       9
La plupart des micro ordinateurs sont équipés d'interface(s) série matérialisée(s) par une ou deux prises mâles de type DB9. On peux encore trouver sur les micro-
ordinateurs plus anciens des prises de type DB25. Votre appareil de navigation à connecter doit donc être muni d'une fiche femelle DB9 (ou DB25). La sortie NMEA
 (NMEA OUT) de l'appareil doit être reliée à l'entrée de la prise série et inversement l'entrée NMEA (NMEA IN) doit être reliée à la sortie de l'ordinateur .
Dans certains cas de micro-ordinateur un peu ancien les bornes 1, 4 & 6 doivent être reliées ensemble, de même que les bornes 7 & 8.
Coté micro-ordinateur, l'entrée des données se fait sur la borne 2 et la sortie sur la borne 3. La masse est en 5. Les numéros des bornes sont toujours gravés à l'intérieur des prises.
Exemple du cable d'un GPS MLR SP12 X:
Sortie des données NMEA OUT : fil jaune.--Entrée des données NMEA IN :     (    fil orange Fil jaune en 2 et fil orange en 3. )
 masse (fil brun et fil vert) en 5.
NB. Les couleurs indiquées ici ne sont valables que pour le cable fourni par MLR. ATTENTION, pour le GPS SP24 les fils jaune et orange sont inversés !
